Пример расчета потерь электрической энергии в элементах электрической сети от точек измерения до точек поставки с помощью применения расчетных формул и паспортных данных сетевого электрооборудования

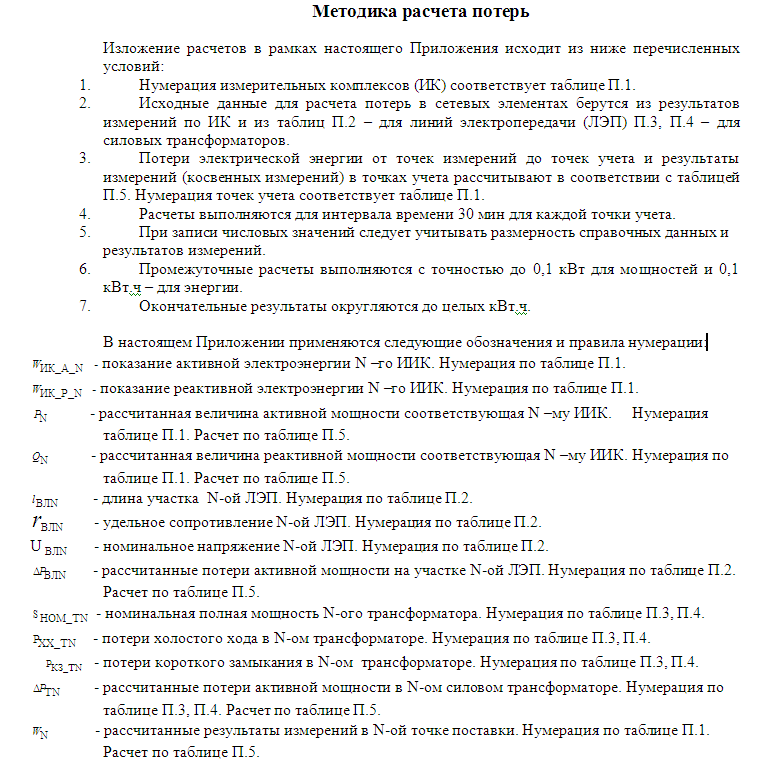

Пусть есть следующая методика расчета потерь:
Порядок расчета потерь с помощью АльфаЦЕНТР Редактор формул:
1.Запускаем программу АльфаЦЕНТР Редактор формул и создаем новую формулу

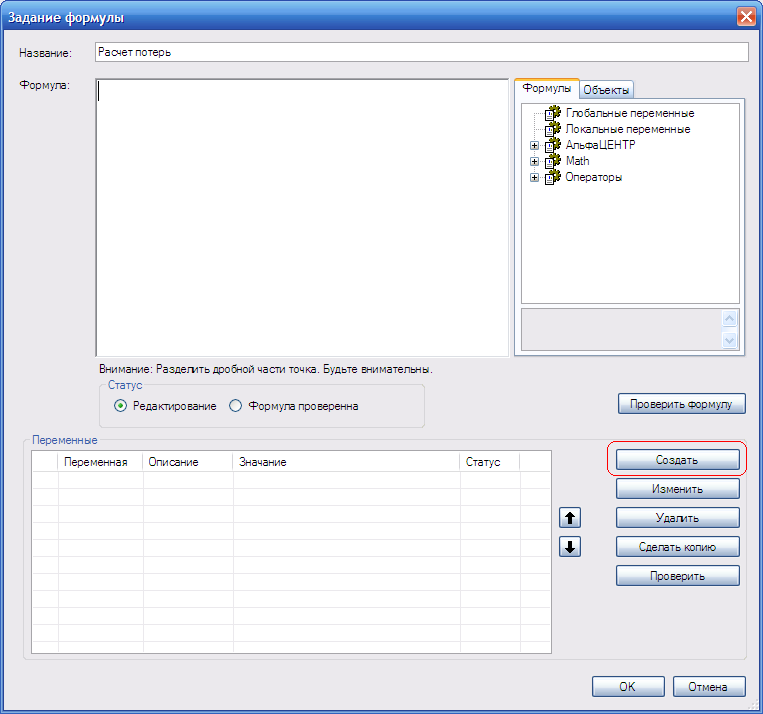

2.В появившемся окне прежде всего создадим переменные, которые облегчат ввод дальнейших формул. Переменные можно добавить нажав кнопку Создать (выделена красным на картинке выше). Создадим сначала переменные p1,p2,p3 для активной мощности и q1,q2,q3 для реактивной. Эти переменные будем в дальнейшем использовать в формулах для облегчение их ввода и понимания.

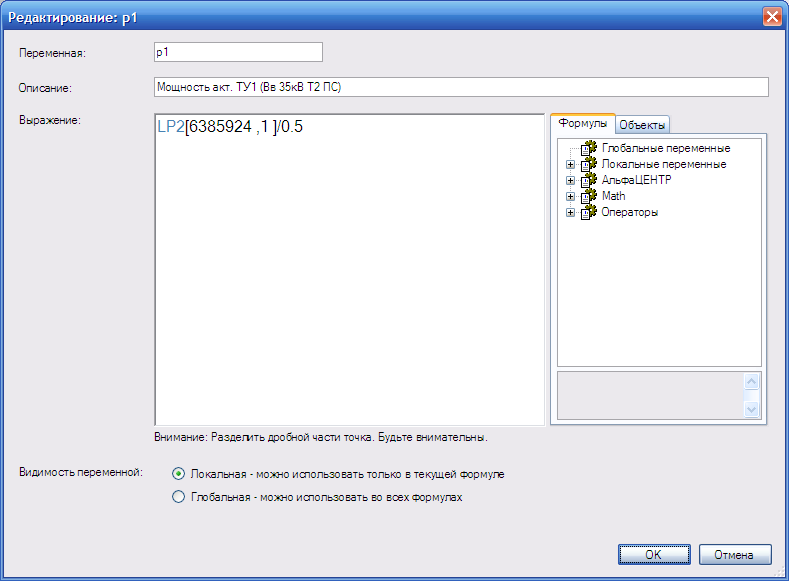

Функция доступа к данным АльфаЦЕНТР LP2 возвращает значение потребленной активной энергии(код 1 в формуле) для счетчика с номером 6385924. Функцию или переменную можно добавить в редактор формулы дважды щелкнув на нужной формуле или переменной в дереве формул. Также можно выбрать нужный номер счетчика из дерева объектов.

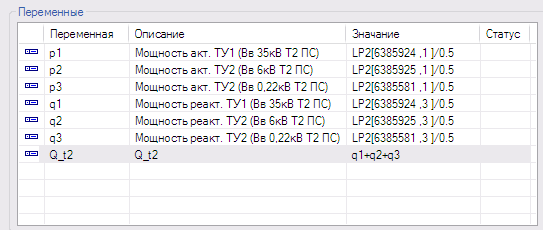

Должно получится так:

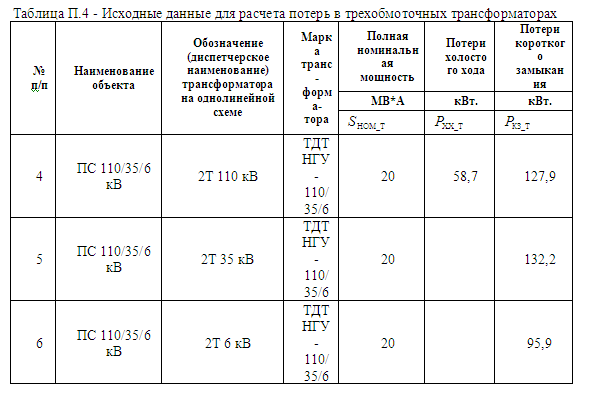

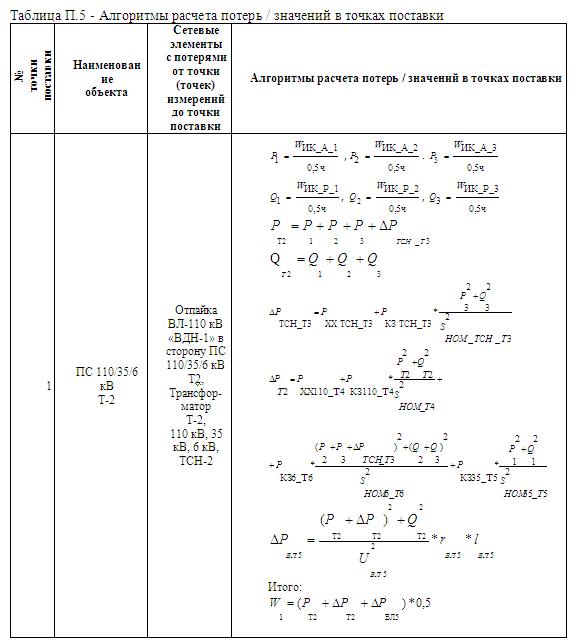

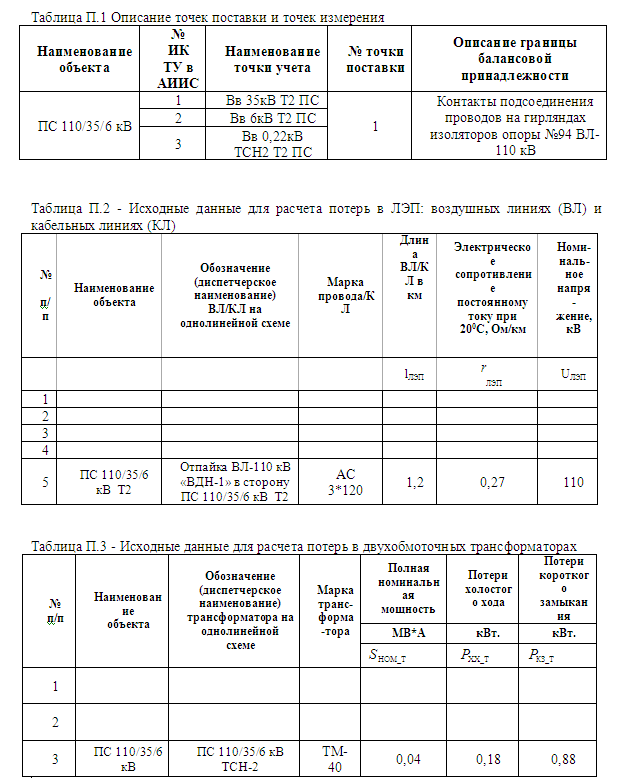

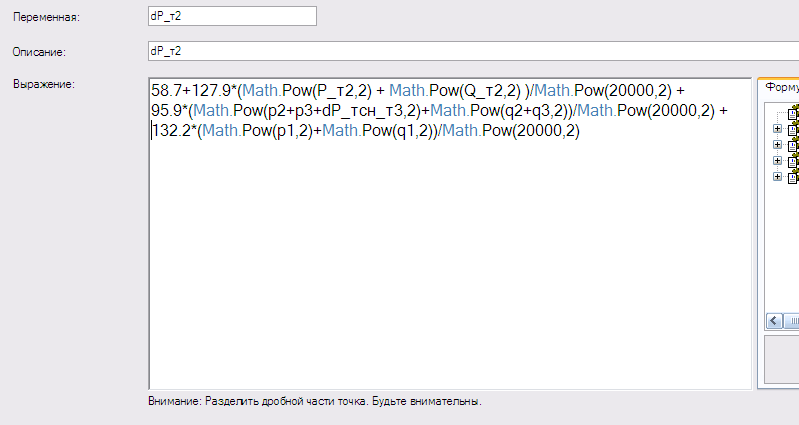

3.Далее создадим переменные dP_тсн_т3,P_т2,dP_т2 и dP_вл5 с использованием формул из таблицы 5 методики расчета потерь, которые будем использовать в конечной формуле. Паспортные данные сетевого электрооборудования, которые используются в формулах, берем из таблиц 2-4. Пример ввода формулы для переменной dP_т2 показан на рисунке ниже.

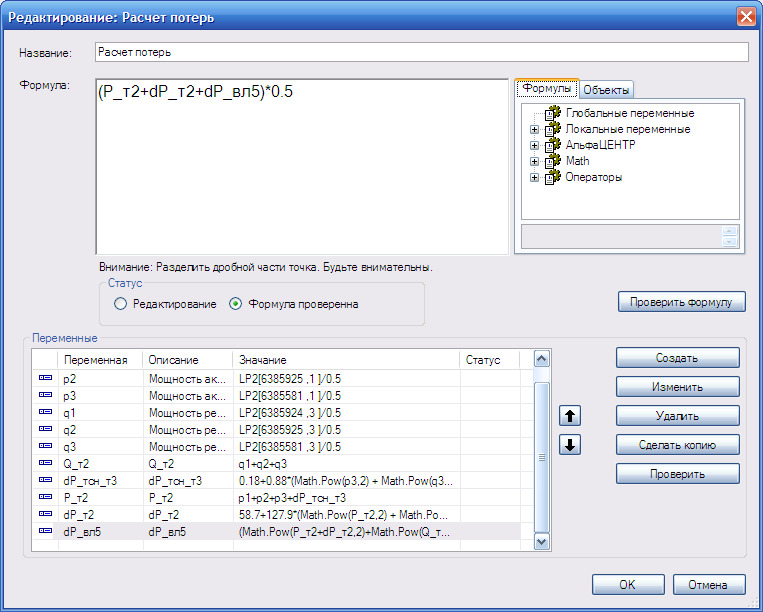

4.Вводим итоговую формулу и для ее проверки нажимаем кнопку Проверить формулу. Если синтаксических ошибок не будет обнаружено, статус у формулы изменится с редактирования на проверено. Только формулы со статусом проверено могут выполнятся. В итоге должно получится так:
