Элемент выключатель является логическим представлением выключателя. Элемент имеет следующие параметры:
•Номер шины;
•Номер фидера;
•Положение (включено/выключено);
•Цвета (нормальный, фона, положений "Вкл" и "Выкл").
Просмотр и изменение этих и общих свойств возможны при помощи диалогового окна "Свойства", показанного на рисунке ниже.

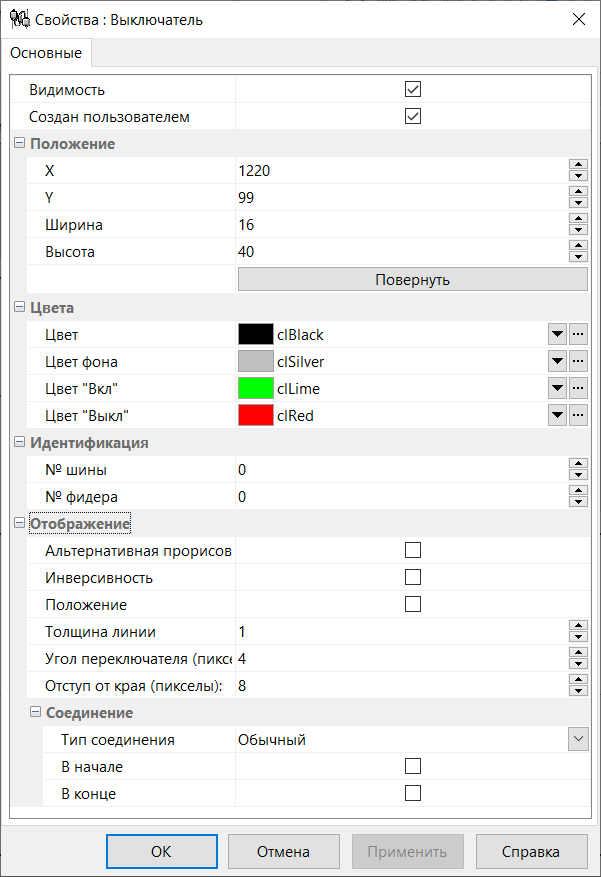

Диалоговое окно "Свойства" для элемента "Выключатель"
Имеются дополнительные пункты локального меню:
•Переключить – выбор пользователем данного пункта меню приводит к переводу выключателя в другое положение (включено/выключено);
Двойной щелчок мыши по элементу в любом режиме схемы приводит к переключению выключателя.
