Элемент метка также является простым текстовым сообщением, которое можно разместить в любом месте схемы. Элемент имеет следующие параметры:
•Текст;
•Угол текста;
•Рамка;
•Прозрачность;
•Шрифт;
•Связанный объект – по двойному щелчку мыши по элементу программа автоматически перейдет заданную схему;
Просмотр и изменение этих и общих свойств возможны при помощи диалогового окна "Свойства", показанного на рисунке ниже.

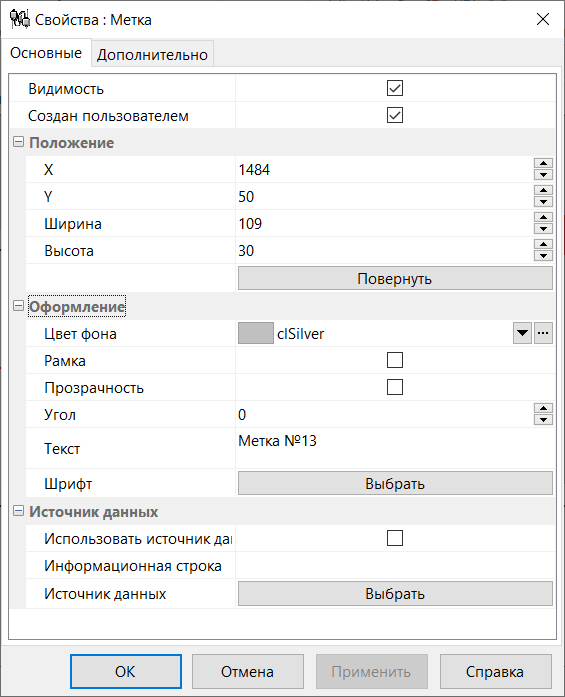

Диалоговое окно "Свойства" для элемента "Метка"
Имеются дополнительные пункты локального меню:
•Изменить - в режиме дизайна схемы приводит к редактированию текста по месту, при этом нажатие клавиши "Enter" интерпретируется как окончание ввода (для перехода на новую строку используется комбинация Ctrl + Enter). Эквивалентно двойному щелчку мыши по тексту;
•Текст – при выборе данного пункта меню пользователь может задать текст сообщения, которое будет выведено на схеме;
•Шрифт – при выборе данного пункта меню пользователь может указать параметры шрифта, которым будет выводиться сообщение.
