Форма "Свойства графика" показана на рисунке ниже.

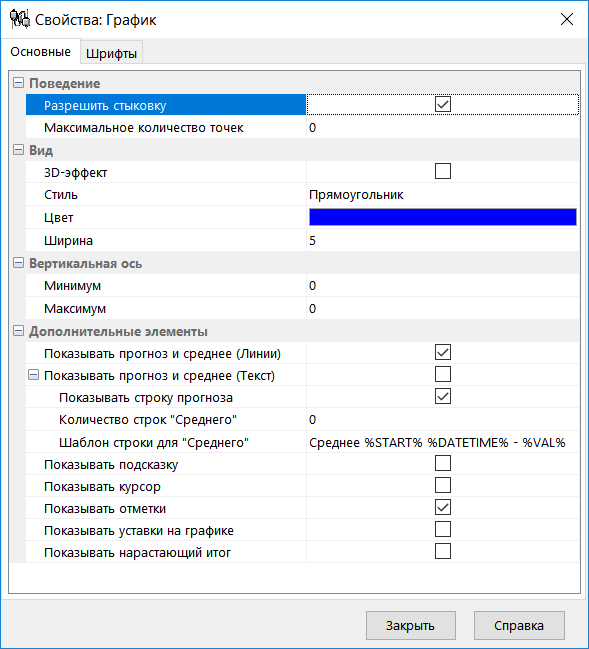

Диалоговое окно "Свойства: Графика", закладка "Основные"
График имеет следующие свойства:
•Разрешить стыковку - определяет поведение графика. Если стыковка не разрешена, то график может "плавать" по всему экрану и располагаться в произвольном месте экрана;
•Максимальное количество точек - определяет максимальное количество точек на графике. 0 - как на графике;
•3D-эффект – использовать 3D-эффект при отображении графика;
•Показывать отметки – для каждой точки графика будет показано ее значение;
•Цвет – определяет цвет графика по умолчанию. Дополнительно используется красный цвет для показа выхода за уставки и желтый цвет для информировании о неполноте данных;
•Стиль – различные стили отображения графика (прямоугольник, пирамида и т.п.);
•Ширина – ширина прямоугольника при показе;
•Миниимум и Максимум – минимум и максимум вертикальной оси графика. Нулевой значение – автоматическое определение минимума/максимума (двойной щелчок мыши по надписям);
•Показывать прогноз и среднее (линии) – определяет видимость линий прогноза и среднего;
•Показывать прогноз и среднее (текст) – определяет видимость поля "Прогноз и среднее";
•Показывать строку прогноза - определяет видимость строки прогноза в поле "Прогноз и среднее"
•Количество строк "Среднего" - определяет количество строк со значениями среднего, которые будут показаны;
•Шаблон строки для "Среднего" - определяет шаблон для строки, используемые для выводе строки в поле "Прогноз и среднее". Поддерживаются макроподстановки %START% - предлоги "за" или "на", %DATETIME% - дата и время среднего, %VAL% - значение среднего;
•Показывать подсказку – при подводе указателя мыши к точке графика автоматически появляется подсказка с временем и значением в данной точке;
•Показывать курсор – показывать курсор при перемещении указателя мыши над графиком;
•Показывать отметки – показывать отметки со значением для каждой точки графика;
•Флажок "Показывать уставки на графике" определяет видимость уставок на графике. Для изменения значений уставок просто перетащите их мышью;
•Флажок "Показывать нарастающий итог" определяет видимость дополнительного графика, показывающий нарастающий итог за коммерческий интервал;

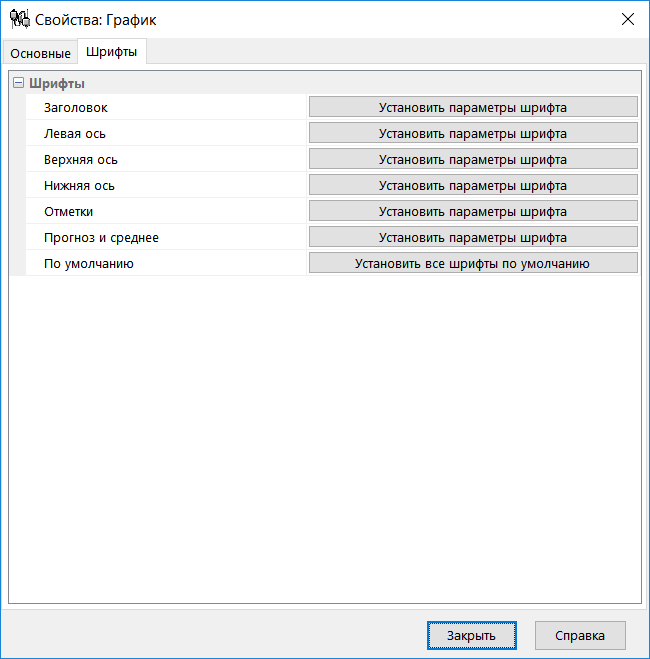

Диалоговое окно "Свойства: Графика", закладка "Шрифты"
Для графика можно настроить шрифт для некоторых элементов: заголовок, оси - левая, верхняя, нижняя, отметки для графика, если они показаны), поле "Прогноз и среднее". Для возврата всех параметров шрифтов к параметрах по умолчанию нажмите кнопку "Установить все шрифты по умолчанию".
